現場檢測混凝土強度的檢測方法有很多，如鉆芯法，回彈，法超聲法等，其中鉆芯法是利用人造金剛石空心薄壁鉆頭，從結構中鉆芯取混凝土檢查強度及內部缺陷的方法。因為該方法是直接在混凝土構件中鉆取芯樣，所以它是確定結構混凝土強度最準確的檢測方法，在國內外都廣泛推行。該方法使用于c10---c80混凝土強度等級的混凝土構件。

　　鉆芯法檢測混凝土強度主要用于下面幾種情況;

　　1.對混凝土試塊抗壓強度的測試結果有懷疑時。實際施工過程中，如發現結構混凝土質量較差而試塊強度很高，或相反試塊強度不足而結構質量較好的情況。

　　2.當結構混凝土出現質量問題時。混凝土質量問題的誘因很多，包括材料自身，施工或養護不良等;

　　3.結構混凝土受到損害時。如遭受火災，化學侵蝕，其他損害以及表層與內部質量不一致的混凝土;

　　4.檢測多年使用的建筑結構或構筑物中混凝土強度時。

　　鉆芯法因其直觀，可靠，準確而被廣泛運用于現場混凝土質量檢測中。工程檢測的實踐中，鉆芯法的應用也遇到了不少問題;如取芯部位不當，輕則削弱構件承載力，重則損傷主筋鉆斷主筋。為避免取芯對結構安全造成的影響，與大家探討一下鋼筋混凝土結構，構件檢測中取芯方法及要領技巧。

　　芯樣應由結構或構件的下列部位鉆取;

　　結構或構件受力較小的部位;

　　混凝土強度質量具有代表性的部位;

　　便于鉆芯機安放與操作的部位;

　　避開主筋，預埋件和管線的位置;

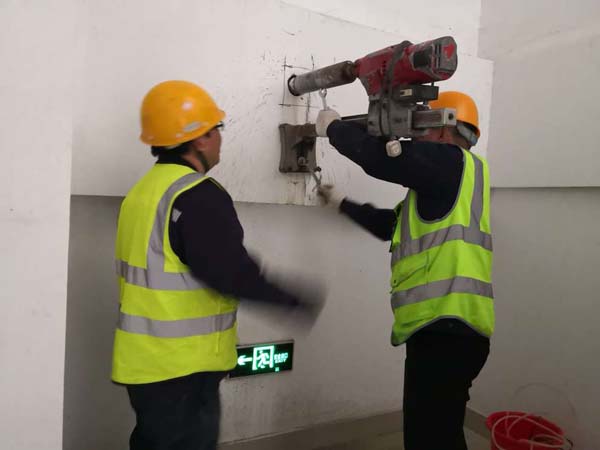

　　合理選擇鉆芯位置可減少測試誤差，盡可能減小對結構造成的損傷。對單個構件鉆取多個芯樣時，對取樣的代表性提出要求。如可在構件的上部，中部或下部分別取樣。在鉆芯過程中，如固定不穩，鉆機容易發生晃動或移位，這不僅影響芯樣質量，還會影響鉆芯機和鉆頭的使用壽命容易發生卡鉆或芯樣則斷。在沒有安裝鉆頭之前，應先通電確認主軸旋轉方向是否正確。如果先安鉆頭后通電試驗，一但方向相反則主軸與連接頭變成退扣旋轉，容易把鉆頭甩掉而造成事故。

　　鉆芯機必須通冷卻水才能達到冷卻鉆頭和排出混凝土碎屑的目的。在高溫下會使金剛石鉆頭燒損，混凝土碎屑不能及時排除不僅會加速鉆頭的磨損，還會影響進鉆速度和芯樣表面質量。采用較高的進鉆速度會加大芯樣的損傷，因此應控制進鉆速度。

　　芯樣應進行標記，防止芯樣位置出現混亂，對結構混凝土強度的評定造成影響。芯樣應采取保護措施，避免在運輸和儲存中損壞。鉆取芯樣后的構件應及時對空洞進行修補，以保證結構工作性能。如設計有要求時，應安設計要求進行修補，如無特殊要求時，宜采用比該構件的混凝土強度等級高一個等級的膨脹細混凝土進行修補。

　　在鉆芯工作完畢后，應對鉆芯機和芯樣加工設備進行維護保養。并應遵守鉆芯現場安全生產的有關規定。

　　總之鉆芯法由于是從混凝土中直接鉆芯取樣，所以相對其他方法來說也是更加直觀和可靠的方法，試驗也證明鉆芯法的檢測精度是明顯高于其他方法的，也因為它在試驗過程中不需要再進行物理量等換算，因此也被認為比較準確的方法。
