大家對混凝土結構建筑工程的質量檢測有哪些了解呢?混凝土結構實體施工質量關乎已成型混凝土結構安全性、耐久性及正常使用性，通過工作實踐，小編對結構實體檢測中常見而又易忽略的一些問題提出了一些看法。建議相關技術及執法部門根據現行規范及目前普遍施工技術水平，修訂相關技術要求，制定更加嚴謹、科學、可行的方法，以益于確保混凝土實體質量檢測的規范實施。

　　為了加強混凝土結構建筑工程質量檢測驗收，真實地反映混凝土強度及受力鋼筋位置等質量指標，以確保混凝土結構的承載力，耐久性、防火等性能等，在混凝土結構子分部工程驗收前進行結構實體檢驗。檢驗的范圍僅限于涉及安全的柱、墻、梁等結構構件的重要部位，相關部門依據現行《驗收規范》對混凝土結構進行驗收，要求進行混凝土強度及鋼筋保護層檢測，有些地區可能還會要求進行結構尺寸、現澆板板厚、結構標高、鋼筋位置及間距的檢測等項目。實際工作中，按規范及要求檢測時，便會遇到一些平時忽略而又值得思考的問題。

　　一、混凝土結構建筑工程質量檢測驗收的主要內容和方法

　　結構實體檢驗的內容應包括混凝土強度、鋼筋保護層厚度以及工程合同約定的項目，必要時可檢驗其他項目，必要時可檢驗其他項目。而現行《驗收規范》只對于混凝土強度及鋼筋保護層厚度的檢測方法及評定標準有明確規定。

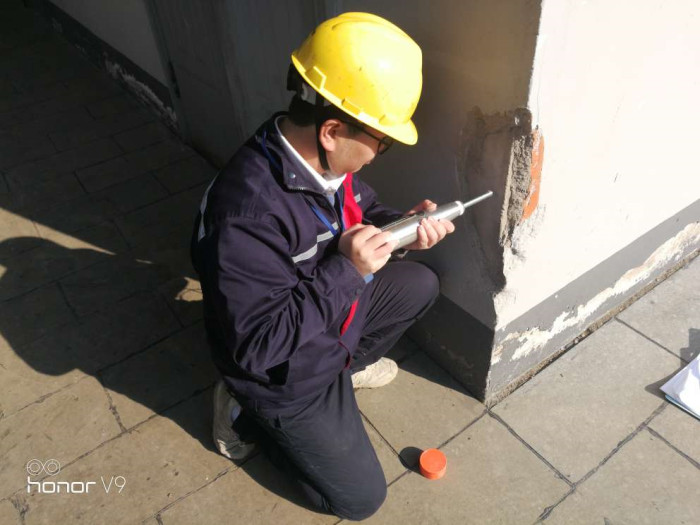

　　在這里，混凝土強度更宜理解為“現齡期混凝土實測抗壓強度推定值”。混凝土強度的檢測可優先選擇非破損(微破損)檢測方法(如：同條件養護試件、回彈法、超聲回彈法、后裝拔出法)，必要時可輔以局部破損的檢測方法(如：鉆芯法)。實際工作中多選用回彈法或回彈法加同條件試件或芯樣修正的方法進行檢測。 值得注意的是，根據現有普遍管理技術水平，同條件養護試件的制作與存放環境及等效齡期的控制往往不符合規范要求;且試件與實體的成型過程不同，由于二者的截面尺寸、澆筑工藝、模板材料等不同，使得混凝土密實度和混凝土內游離水的排泄方式和排泄數量也各有差異，相應的混凝土強度會有所不同，采用同條件試件評定及修正時，可信度值得懷疑，現場采用其他方法實測便顯得更有意義。若采用同條件養護試件評定或修正時，應當慎重調查準確，確保試件真實可靠。

　　1. 鋼筋保護層的檢測

　　鋼筋保護層的檢測可采用非破損(電磁感應法、雷達法等)或局部破損方法(鑿開保護層直接測量)進行，也可采用非破損并用局部破損方法進行校準。

　　目前，國內外廣泛使用電磁感應原理進行檢測，采用的方法有平行掃描法和旋轉法掃描法檢測，檢測工作中，我們一般采用前者，在設定相應參數后，按照操作要求，鋼筋的定位及保護層厚度的測量可由探測儀自動完成，并顯示結果。鋼筋保護層厚度檢驗的檢測誤差不應大于1mm。應考慮結構中是否含有磁性物質，且注意避開可能的鋼筋接頭、綁絲及相鄰鋼筋的影響;檢測中應預設合適的鋼筋直徑，以提高測量精度;考慮“滯后效應”，應控制掃描儀前進速度，勻速控制在20cm/s，或不超過儀器自設速度。

　　鋼筋保護層厚度檢驗時，縱向受力鋼筋保護層厚度的允許偏差對梁類構件為+10mm -7mm， 對板類構件為+8mm -5mm。我們可以理解為作為某個定值，梁、板縱向受力鋼筋保護層厚度允許活動區間分別為17mm和13mm。對鋼筋保護層、厚度的檢驗，抽樣數量、檢驗方法和合格條件應符合《混凝土結構驗收規范》附錄的規定。

　　2.現澆板板厚的檢測

　　現澆板板厚的檢測可采用鋼卷尺檢查法、水準儀法和超聲法其中鋼卷尺法可用于校核其他非破損檢測方法。 目前，被廣泛采納的方法是鋼卷尺檢查法，即直接在現澆板上鉆孔測量。此法直觀、易操作，雖有局部破損，但幾乎不影響結構安全性。水準儀法通過測定現澆板板底及板面標高差確定現澆板板厚;超聲法采用電磁感應原理測定板厚。混凝土結構建筑工程質量檢測驗收這兩種方法均引進新的參數來測量，測量過程中高程的轉換、耦合程度均可能帶來隱性誤差，且操作較復雜。

　　以上就是房屋安全檢測站小編整理的關于混凝土結構工程質量檢測混凝土結構驗收主要檢測項目的內容，希望對大家有所幫助!

　　注：本文章內容僅供參考，不做任何商業用途!!!
